شیر یک‌طرفه فلنجی (Back Pressure Check Valve)
شیر یک‌طرفه فنری با اتصال فلنجی PN 40. در شرایط عادی بسته می‌ماند و هنگامی که فشار جریان بر نیروی فنر غلبه کند باز می‌شود؛ بدین ترتیب از برگشت جریان به سمت مصرف‌کننده جلوگیری می‌کند.
| شماره قطعه | اتصال DN | L (mm) | H (mm) | وزن (kg) |
|---|---|---|---|---|
| Ts50 | 15 | 130 | 66 | 3.6 |
| Ts51 | 20 | 150 | 75 | 4.5 |
| Ts52 | 25 | 160 | 90 | 5.5 |
| Ts53 | 32 | 180 | 99 | 8.0 |
| Ts54 | 40 | 200 | 105 | 11.5 |
| Ts55 | 50 | 230 | 115 | 14.0 |
| Ts56 | 65 | 290 | 135 | 23.0 |
| Ts57 | 80 | 310 | 145 | 30.0 |
| Ts58 | 100 | 350 | 175 | 47.7 |
| Ts59 | 125 | 400 | 215 | 70.0 |
| Ts60 | 150 | 480 | 240 | 96.0 |
متریال: بدنه فولاد ریختگی GS-C25 · دیسک فولاد زنگ‌نزن · مطابق الزامات AD.
شیر یک‌طرفه دنده‌ای (Back Pressure Check Valve)
برای حفاظت از دهانه مخزن در مواردی که جریان باید همیشه به سمت مخزن باشد. ظرفیت‌های زیر بر حسب GPM پروپان مایع در اختلاف فشارهای مختلف است.
| شماره قطعه | متریال | ورودی M.NPT | خروجی F.NPT | اندازه آچار | طول مفید | 5 psig | 10 psig | 25 psig | 50 psig |
|---|---|---|---|---|---|---|---|---|---|
| BPCVS1N1 | فولاد | 3" | 3" | 4" | 3 5/8" | 297 | 420 | 664 | 939 |
| BPCVS1N2 | فولاد | 2" | 2" | 2 7/8" | 2 7/16" | 124 | 175 | 276 | 391 |
| BPCVS1N3 / N4 | فولاد / برنج | 1 1/4" | 1 1/4" | 2" | 1 3/8" | 28 | 40 | 63 | 89 |
| BPCVS1N5 / N6 | فولاد / برنج | 3/4" | 3/4" | 1 3/8" | 1 5/16" | 11 | 16 | 25 | 36 |
متریال: بدنه، استم و دیسک نشیمن از فولاد گالوانیزه یا برنج · فنر فولاد زنگ‌نزن.

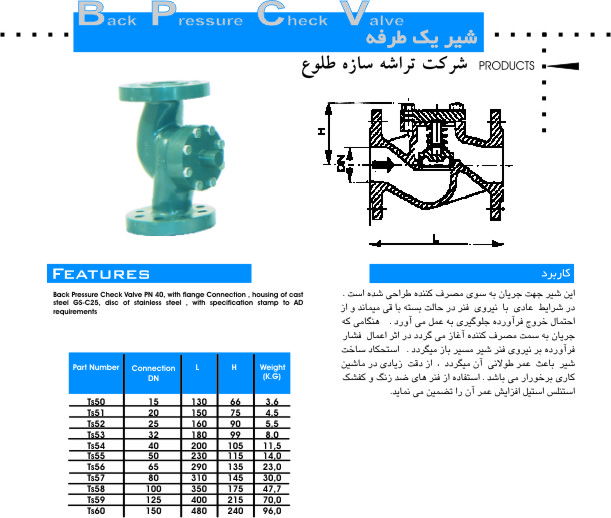

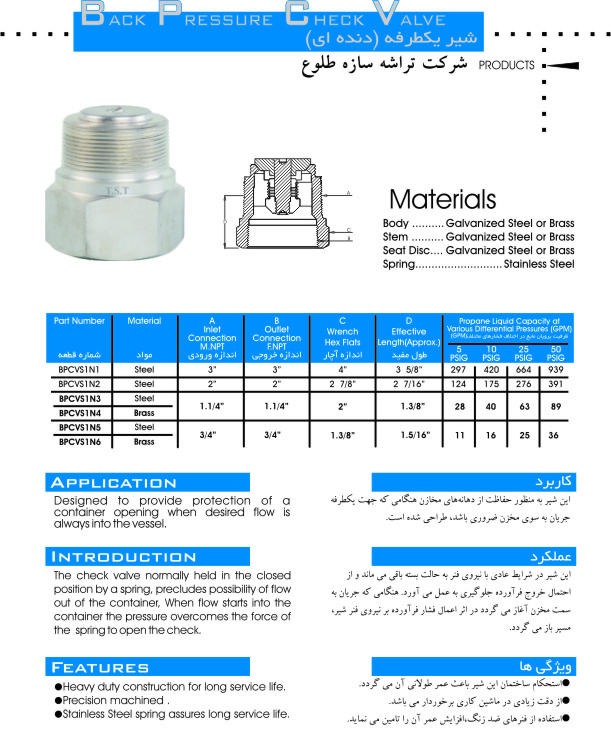

صفحات کاتالوگ فنی
