A 981 تا A 983 — ساخت شرکت تراشه سازه طلوع

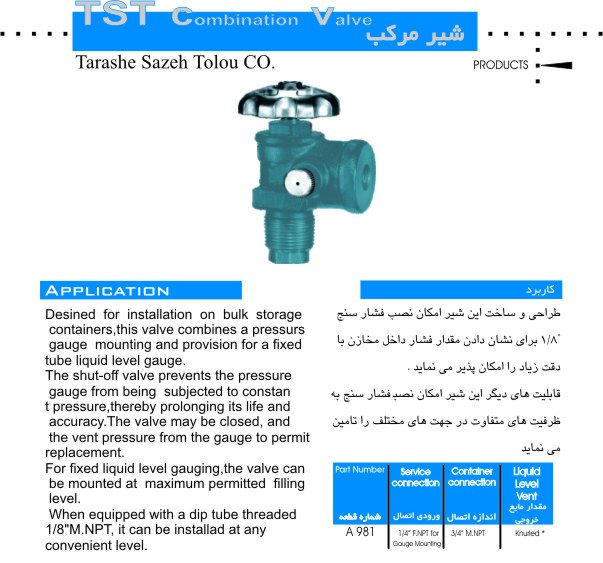

شیر مرکب (Combination Valve)
برای نصب روی مخازن ذخیره فله؛ این شیر امکان نصب فشارسنج و لوله سطح‌سنج ثابت را هم‌زمان فراهم می‌کند. شیر قطع، فشارسنج را از فشار دائمی محافظت می‌کند و عمر و دقت آن را افزایش می‌دهد؛ همچنین امکان تعویض فشارسنج بدون تخلیه مخزن را می‌دهد.
| شماره قطعه | اتصال سرویس | اتصال مخزن | ونت سطح مایع |
|---|---|---|---|
| A 981 | 1/4" F.NPT برای نصب فشارسنج | 3/4" M.NPT | Knurled |
در صورت تجهیز به لوله دیپ با رزوه 1/8" M.NPT، می‌توان آن را در هر سطح دلخواه نصب کرد.

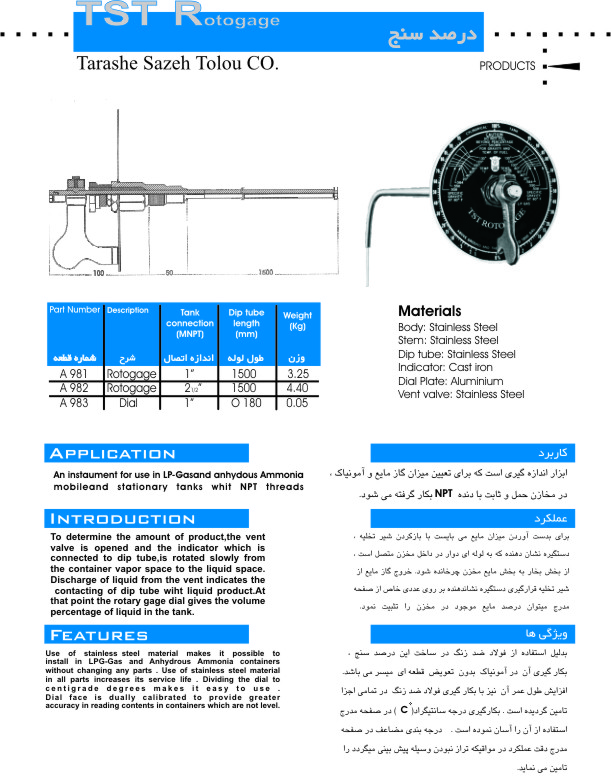

درصدسنج (Rotogage)
ابزار اندازه‌گیری میزان مایع داخل مخازن گاز مایع و آمونیاک بی‌آب، برای مخازن سیار و ثابت با اتصال NPT. لوله دیپ دوار داخل مخزن می‌چرخد؛ خروج مایع از شیر ونت نشان می‌دهد که دهانه لوله به سطح مایع رسیده است و در آن لحظه، صفحه مدرج درصد حجمی مایع را نشان می‌دهد.
| شماره قطعه | شرح | اتصال مخزن (M.NPT) | طول لوله دیپ | وزن (kg) |
|---|---|---|---|---|
| A 981 | Rotogage | 1" | 1500 mm | 3.25 |
| A 982 | Rotogage | 2 1/2" | 1500 mm | 4.40 |
| A 983 | Dial | 1" | قطر 180 mm | 0.05 |
متریال: بدنه، استم، لوله دیپ و شیر ونت فولاد زنگ‌نزن · نشانگر چدن · صفحه مدرج آلومینیوم. استفاده از فولاد زنگ‌نزن در تمام اجزا، امکان بکارگیری در آمونیاک را بدون تعویض قطعه فراهم می‌کند.
صفحات کاتالوگ فنی
نقشه ابعادی، پلان فونداسیون و نمای انفجاری قطعات، برگرفته از کاتالوگ فنی شرکت. برای بزرگ‌نمایی روی هر تصویر کلیک کنید.
