سری EFVS1N — ساخت شرکت تراشه سازه طلوع

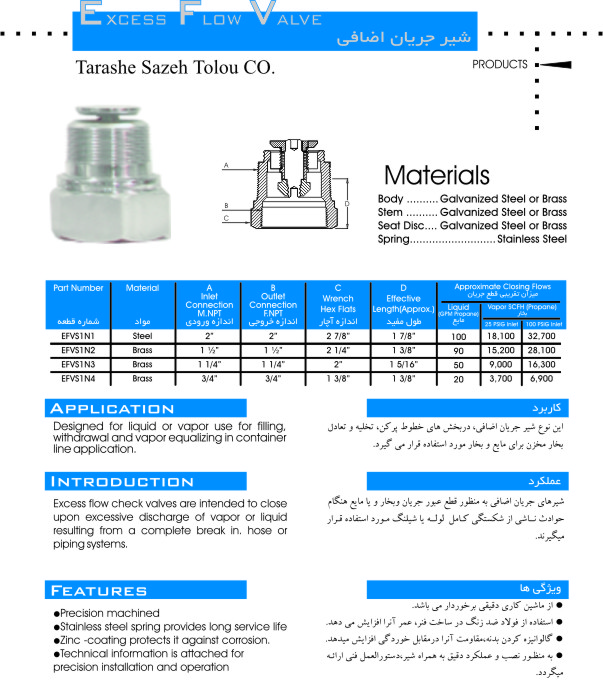

شیر جریان اضافی (Excess Flow Valve) — مدل دنده‌ای
برای جلوگیری از خروج کنترل‌نشده سیال هنگام شکستگی لوله یا شیلنگ. شیر در صورت عبور جریان از حد تعیین‌شده بسته می‌شود و تا زمان تعمیر مسیر بسته می‌ماند. برای سرویس مایع و بخار در خطوط پرکن، تخلیه و تعادل بخار مخزن.
| شماره قطعه | متریال | ورودی M.NPT | خروجی F.NPT | اندازه آچار | طول مفید | مایع (GPM پروپان) | بخار SCFH در 25 psig | بخار SCFH در 100 psig |
|---|---|---|---|---|---|---|---|---|
| EFVS1N1 | فولاد | 2" | 2" | 2 7/8" | 1 7/8" | 100 | 18,100 | 32,700 |
| EFVS1N2 | برنج | 1 1/2" | 1 1/2" | 2 1/4" | 1 3/8" | 90 | 15,200 | 28,100 |
| EFVS1N3 | برنج | 1 1/4" | 1 1/4" | 2" | 1 5/16" | 50 | 9,000 | 16,300 |
| EFVS1N4 | برنج | 3/4" | 3/4" | 1 3/8" | 1 3/8" | 20 | 3,700 | 6,900 |
متریال: بدنه، استم و دیسک نشیمن از فولاد گالوانیزه یا برنج · فنر فولاد زنگ‌نزن.

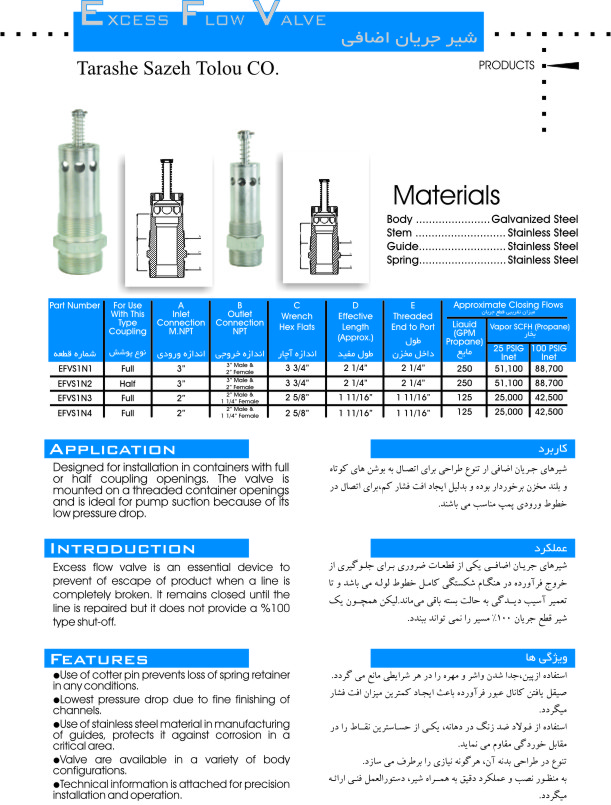

شیر جریان اضافی (Excess Flow Valve) — مدل کوپلینگی
طراحی‌شده برای نصب روی دهانه‌های کوپلینگ کامل یا نیم‌کوپلینگ مخزن. تلفات فشار کم آن را برای خط مکش پمپ مناسب می‌سازد.
| شماره قطعه | نوع پوشش | ورودی M.NPT | خروجی NPT | مایع (GPM پروپان) | بخار SCFH در 25 psig | بخار SCFH در 100 psig |
|---|---|---|---|---|---|---|
| EFVS1N1 | Full | 3" | 3" نر و ماده | 250 | 51,100 | 88,700 |
| EFVS1N2 | Half | 3" | 3" نر و ماده | 250 | 51,100 | 88,700 |
| EFVS1N3 | Full | 2" | 2" نر و 1 1/4" ماده | 125 | 25,000 | 42,500 |
| EFVS1N4 | Full | 2" | 2" نر و 1 1/4" ماده | 125 | 25,000 | 42,500 |
متریال: بدنه فولاد گالوانیزه · استم، گاید و فنر فولاد زنگ‌نزن.
صفحات کاتالوگ فنی
نقشه ابعادی، پلان فونداسیون و نمای انفجاری قطعات، برگرفته از کاتالوگ فنی شرکت. برای بزرگ‌نمایی روی هر تصویر کلیک کنید.
