سری TS 64 و Ts58 — ساخت شرکت تراشه سازه طلوع

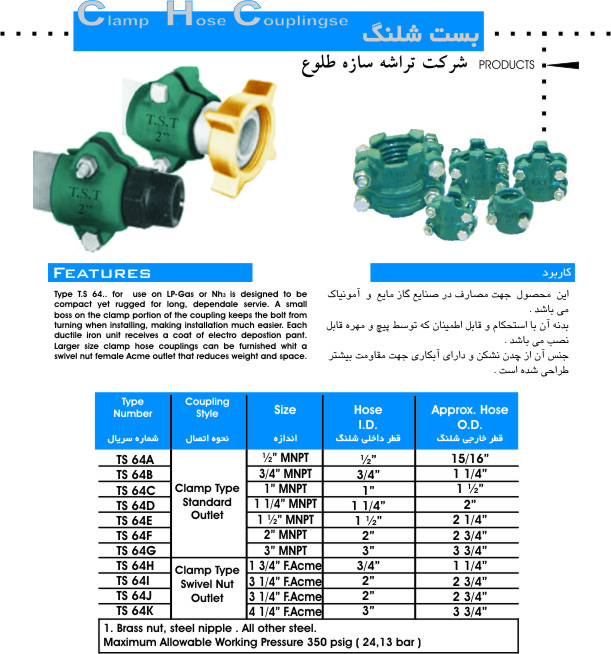

بست شلنگ (Clamp Hose Coupling)
برای مصارف صنایع گاز مایع و آمونیاک. بدنه چدن نشکن با پوشش الکتروستاتیک، محکم و قابل نصب و باز کردن با پیچ. حداکثر فشار کاری مجاز 350 psig (24.13 بار). مهره برنجی، نیپل فولادی و سایر قطعات فولادی.
| شماره قطعه | اندازه M.NPT | قطر داخلی شیلنگ | قطر خارجی شیلنگ |
|---|---|---|---|
| TS 64A | 1/2" | 1/2" | 15/16" |
| TS 64B | 3/4" | 3/4" | 1 1/4" |
| TS 64C | 1" | 1" | 1 1/2" |
| TS 64D | 1 1/4" | 1 1/4" | 2" |
| TS 64E | 1 1/2" | 1 1/2" | 2 1/4" |
| TS 64F | 2" | 2" | 2 3/4" |
| TS 64G | 3" | 3" | 3 3/4" |
مدل‌های مهره گردان (Swivel Nut) با کدهای TS 64H تا TS 64K و اتصال F.ACME در اندازه‌های 1 3/4" تا 4 1/4" نیز قابل تأمین است.
سرشلنگی (Short Type Hose Coupling)
برای کلیه شیلنگ‌های مایع و بخار، در چهار سبک A، B، C و D. اتصال شیلنگ از 3/8" تا 2" (M.NPT) و اتصال کوپلینگ F.ACME از 1 3/4" تا 3 1/4". متریال بدنه: برنج، مهره برنجی با نیپل فولادی، یا فولاد — کدهای Ts5801 تا Ts5814.

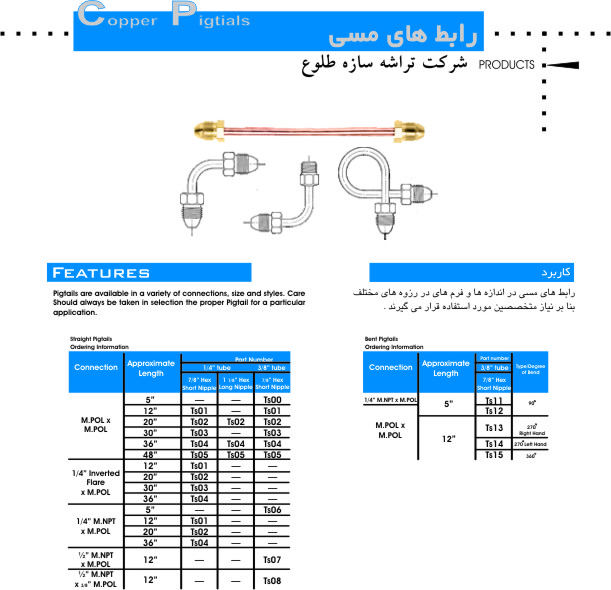

رابط مسی (Copper Pigtail)
رابط‌های مسی در اندازه‌ها و فرم‌های مختلف، برای اتصال سیلندر به رگولاتور. لوله 1/4" و 3/8"؛ نوع مستقیم با طول‌های 5، 12، 20، 30، 36 و 48 اینچ (کدهای Ts00 تا Ts05) و نوع خم‌دار با طول 5 و 12 اینچ در زوایای 90، 270 درجه راست‌گرد، 270 درجه چپ‌گرد و 360 درجه (کدهای Ts11 تا Ts15). اتصالات موجود: M.POL × M.POL، 1/4" Inverted Flare × M.POL، 1/4" M.NPT × M.POL و 1/2" M.NPT × M.POL.
صفحات کاتالوگ فنی
نقشه ابعادی، پلان فونداسیون و نمای انفجاری قطعات، برگرفته از کاتالوگ فنی شرکت. برای بزرگ‌نمایی روی هر تصویر کلیک کنید.
