سری FLVS1N و TS 65 — ساخت شرکت تراشه سازه طلوع

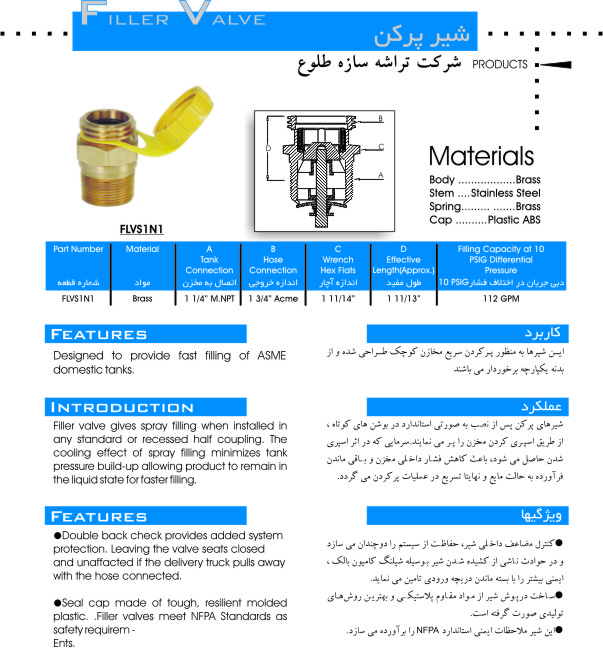

شیر پرکن (Filler Valve)
برای پرکردن سریع مخازن خانگی ASME. شیر یک‌طرفه دوگانه داخلی، هنگام جدا شدن ناگهانی شیلنگ کامیون، نشیمن‌ها را بسته نگه می‌دارد و ایمنی مضاعف ایجاد می‌کند. اثر سرمایش ناشی از اسپری، فشار داخل مخزن را کاهش می‌دهد و محصول را در حالت مایع نگه می‌دارد تا پرکردن سریع‌تر انجام شود.
| شماره قطعه | متریال بدنه | اتصال مخزن | اتصال شیلنگ | دبی پرکردن در اختلاف فشار 10 psig |
|---|---|---|---|---|
| FLVS1N1 | برنج | 1 1/4" M.NPT | 1 3/4" Acme | 112 GPM |
متریال: بدنه و فنر برنج · استم فولاد زنگ‌نزن · درپوش ABS مقاوم. مطابق الزامات ایمنی NFPA.

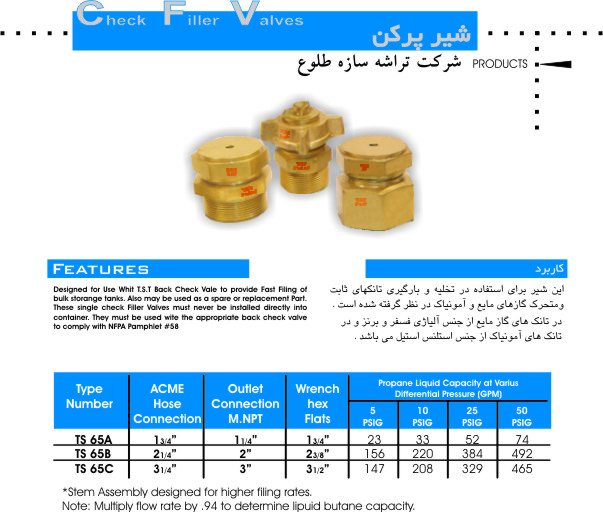

شیر پرکن یک‌طرفه (Check Filler Valve)
برای پرکردن سریع مخازن ذخیره ثابت، در ترکیب با شیر یک‌طرفه فشار برگشتی. ارقام زیر ظرفیت پروپان مایع بر حسب GPM در اختلاف فشارهای مختلف است؛ برای بوتان عدد را در 0.94 ضرب کنید.
| شماره قطعه | اتصال شیلنگ ACME | خروجی M.NPT | اندازه آچار | 5 psig | 10 psig | 25 psig | 50 psig |
|---|---|---|---|---|---|---|---|
| TS 65A | 1 3/4" | 1 1/4" | 1 3/4" | 23 | 33 | 52 | 74 |
| TS 65B | 2 1/4" | 2" | 2 3/8" | 156 | 220 | 384 | 492 |
| TS 65C | 3 1/4" | 3" | 3 1/2" | 147 | 208 | 329 | 465 |
برای مخازن گاز مایع از آلیاژ مس و برنز و برای مخازن آمونیاک از فولاد زنگ‌نزن استفاده می‌شود.
صفحات کاتالوگ فنی
نقشه ابعادی، پلان فونداسیون و نمای انفجاری قطعات، برگرفته از کاتالوگ فنی شرکت. برای بزرگ‌نمایی روی هر تصویر کلیک کنید.
برای این محصول استعلام می‌خواهید؟ مشخصات درخواستی را برای واحد فنی و بازرگانی بفرستید تا پیشنهاد فنی و مالی ارسال شود.
