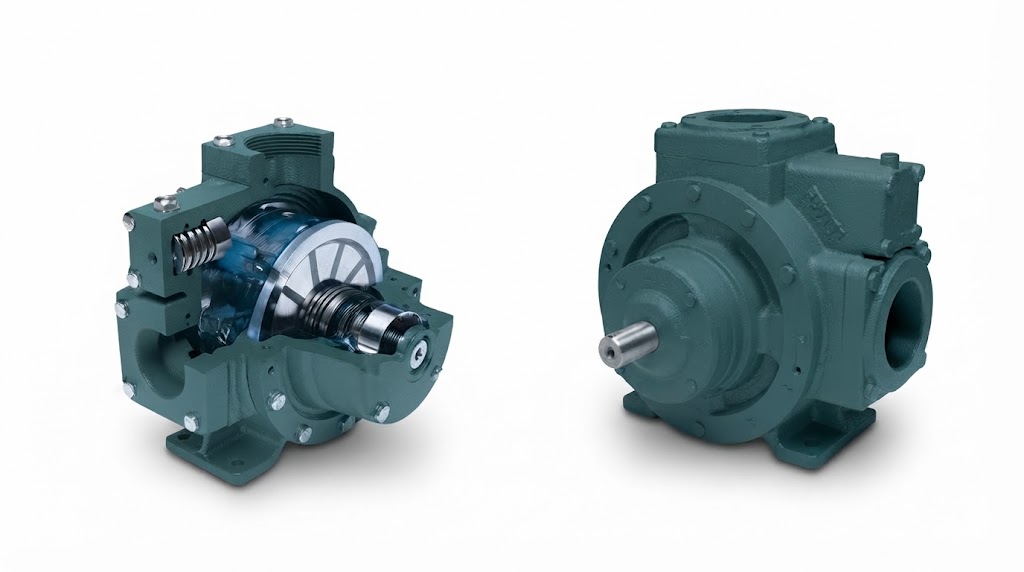

سری R00 و R01 — ساخت شرکت تراشه سازه طلوع
پمپ‌های جابجایی مثبت از نوع پره کشویی (Sliding Vane) برای تخلیه و بارگیری گاز مایع و آمونیاک بی‌آب. شرکت تراشه سازه طلوع علاوه بر پمپ، فهرست کامل قطعات یدکی هر دو سری را تأمین می‌کند؛ از جمله مجموعه روتور و شفت، پره‌ها، لاینر، شیر اطمینان داخلی، بلبرینگ‌ها، مکانیکال سیل و کیت‌های تعمیراتی مخصوص سرویس LPG و آمونیاک.

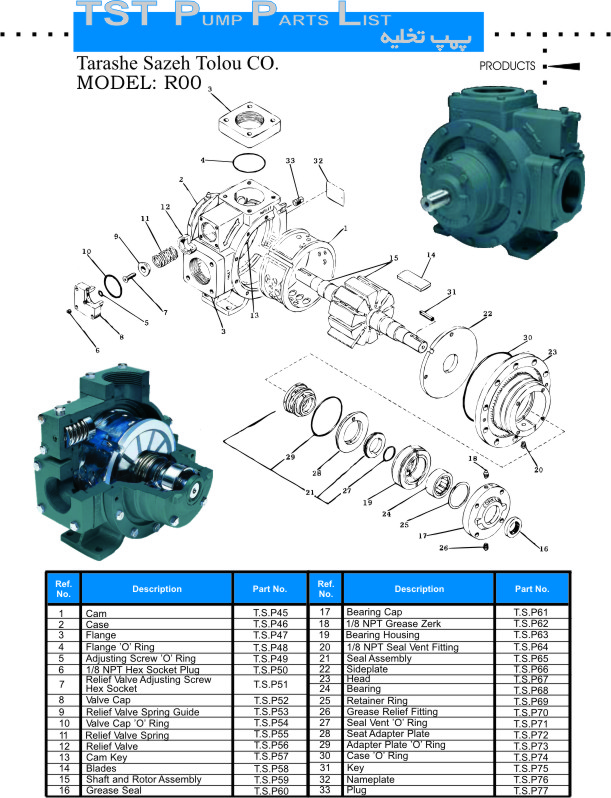

فهرست قطعات یدکی — سری R00
| ردیف | شرح | شماره قطعه |
|---|---|---|
| 1 | بادامک (Cam) | T.S.P45 |
| 2 | بدنه (Case) | T.S.P46 |
| 3 | فلنج | T.S.P47 |
| 4 | اورینگ فلنج | T.S.P48 |
| 5 | اورینگ پیچ تنظیم | T.S.P49 |
| 6 | پلاگ آلن 1/8 NPT | T.S.P50 |
| 7 | پیچ تنظیم شیر اطمینان (آلن) | T.S.P51 |
| 8 | درپوش شیر | T.S.P52 |
| 9 | راهنمای فنر شیر اطمینان | T.S.P53 |
| 10 | اورینگ درپوش شیر | T.S.P54 |
| 11 | فنر شیر اطمینان | T.S.P55 |
| 12 | شیر اطمینان | T.S.P56 |
| 13 | خار بادامک | T.S.P57 |
| 14 | پره‌ها (Blades) | T.S.P58 |
| 15 | مجموعه شفت و روتور | T.S.P59 |
| 16 | کاسه‌نمد گریس | T.S.P60 |
| 17 | درپوش بلبرینگ | T.S.P61 |
| 18 | گریس‌خور 1/8 NPT | T.S.P62 |
| 19 | محفظه بلبرینگ | T.S.P63 |
| 20 | اتصال ونت سیل 1/8 NPT | T.S.P64 |
| 21 | مجموعه آب‌بند (Seal Assembly) | T.S.P65 |
| 22 | صفحه کناری (Sideplate) | T.S.P66 |
| 23 | هد (Head) | T.S.P67 |
| 24 | بلبرینگ | T.S.P68 |
| 25 | رینگ نگهدارنده | T.S.P69 |
| 26 | اتصال تخلیه گریس | T.S.P70 |
| 27 | اورینگ ونت سیل | T.S.P71 |
| 28 | صفحه آداپتور نشیمن | T.S.P72 |
| 29 | اورینگ صفحه آداپتور | T.S.P73 |
| 30 | اورینگ بدنه | T.S.P74 |
| 31 | خار (Key) | T.S.P75 |
| 32 | پلاک مشخصات | T.S.P76 |
| 33 | پلاگ | T.S.P77 |

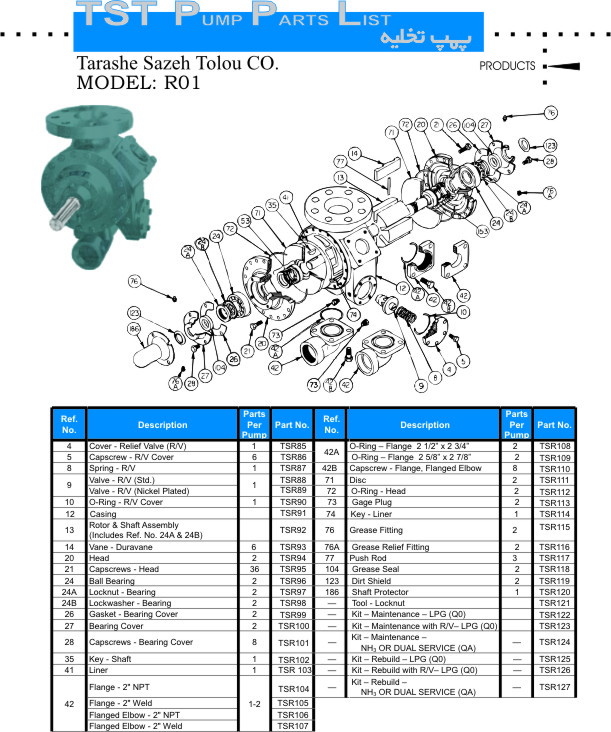

فهرست قطعات یدکی — سری R01
| ردیف | شرح | تعداد در پمپ | شماره قطعه |
|---|---|---|---|
| 4 | درپوش شیر اطمینان (R/V) | 1 | TSR85 |
| 5 | پیچ درپوش شیر اطمینان | 6 | TSR86 |
| 8 | فنر شیر اطمینان | 1 | TSR87 |
| 9 | شیر اطمینان (استاندارد) | 1 | TSR88 |
| 9 | شیر اطمینان (آبکاری نیکل) | 1 | TSR89 |
| 10 | اورینگ درپوش شیر اطمینان | 1 | TSR90 |
| 12 | بدنه (Casing) | — | TSR91 |
| 13 | مجموعه روتور و شفت (شامل 24A و 24B) | — | TSR92 |
| 14 | پره Duravane | 6 | TSR93 |
| 20 | هد | 2 | TSR94 |
| 21 | پیچ هد | 36 | TSR95 |
| 24 | بلبرینگ ساچمه‌ای | 2 | TSR96 |
| 24A | مهره قفلی بلبرینگ | 2 | TSR97 |
| 24B | واشر قفلی بلبرینگ | 2 | TSR98 |
| 26 | واشر آب‌بندی درپوش بلبرینگ | 2 | TSR99 |
| 27 | درپوش بلبرینگ | 2 | TSR100 |
| 28 | پیچ درپوش بلبرینگ | 8 | TSR101 |
| 35 | خار شفت | 1 | TSR102 |
| 41 | لاینر | 1 | TSR103 |
| 42 | فلنج 2" NPT | 1-2 | TSR104 |
| 42 | فلنج 2" جوشی | 1-2 | TSR105 |
| 42 | زانوی فلنجی 2" NPT | 1-2 | TSR106 |
| 42 | زانوی فلنجی 2" جوشی | 1-2 | TSR107 |
| 42A | اورینگ فلنج 2 1/2" × 2 3/4" | 2 | TSR108 |
| 42A | اورینگ فلنج 2 5/8" × 2 7/8" | 2 | TSR109 |
| 42B | پیچ فلنج و زانوی فلنجی | 8 | TSR110 |
| 71 | دیسک | 2 | TSR111 |
| 72 | اورینگ هد | 2 | TSR112 |
| 73 | پلاگ گیج | 2 | TSR113 |
| 74 | خار لاینر | 1 | TSR114 |
| 76 | گریس‌خور | 2 | TSR115 |
| 76A | اتصال تخلیه گریس | 2 | TSR116 |
| 77 | میله فشاری (Push Rod) | 3 | TSR117 |
| 104 | کاسه‌نمد گریس | 2 | TSR118 |
| 123 | سپر گردگیر | 2 | TSR119 |
| 186 | محافظ شفت | 1 | TSR120 |
| — | ابزار مهره قفلی | — | TSR121 |
| — | کیت تعمیراتی — LPG (Q0) | — | TSR122 |
| — | کیت تعمیراتی با شیر اطمینان — LPG (Q0) | — | TSR123 |
| — | کیت تعمیراتی — آمونیاک یا سرویس دوگانه (QA) | — | TSR124 |
| — | کیت بازسازی — LPG (Q0) | — | TSR125 |
| — | کیت بازسازی با شیر اطمینان — LPG (Q0) | — | TSR126 |
| — | کیت بازسازی — آمونیاک یا سرویس دوگانه (QA) | — | TSR127 |
برای انتخاب مدل، دریافت منحنی عملکرد یا استعلام قطعات یدکی با واحد فنی شرکت تماس بگیرید.
صفحات کاتالوگ فنی
نقشه ابعادی، پلان فونداسیون و نمای انفجاری قطعات، برگرفته از کاتالوگ فنی شرکت. برای بزرگ‌نمایی روی هر تصویر کلیک کنید.
