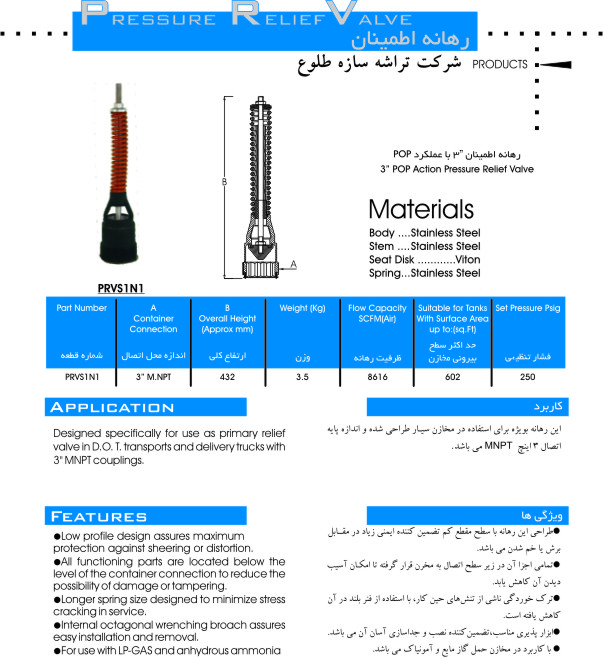

سری PRVS1N — ساخت شرکت تراشه سازه طلوع
رهانه اطمینان ۳ اینچ با عملکرد POP
رهانه اطمینان اصلی برای مخازن سیار، کامیون‌های حمل و تانکرهای توزیع گاز مایع و آمونیاک بی‌آب. طراحی کم‌ارتفاع، حفاظت در برابر برش و خم‌شدن، و فنر بلند برای کاهش ترک‌خوردگی تنشی.
| شماره قطعه | اتصال مخزن | ارتفاع کلی | وزن | ظرفیت رهانه | حداکثر سطح بیرونی مخزن | فشار تنظیمی |
|---|---|---|---|---|---|---|
| PRVS1N1 | 3" M.NPT | 432 mm | 3.5 kg | 8616 SCFM هوا | 602 sq.ft | 250 psig |
متریال: بدنه، استم و فنر فولاد زنگ‌نزن · دیسک نشیمن وایتون.

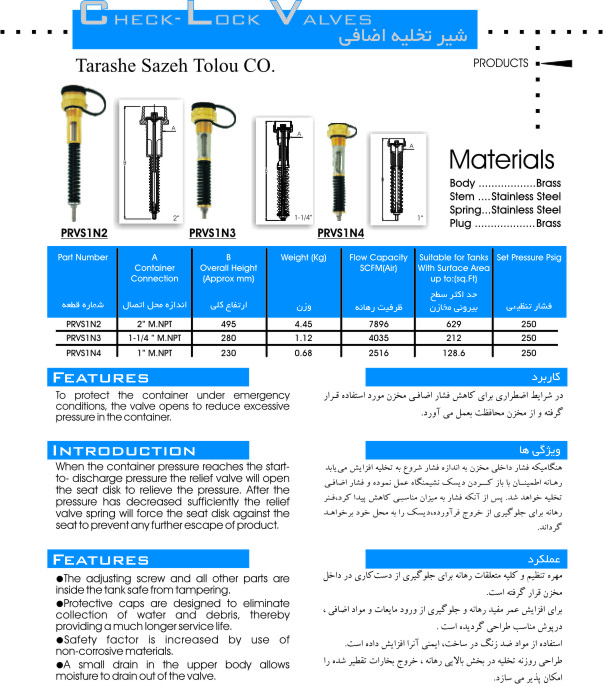

رهانه اطمینان مخزن — سری PRVS1N2 تا N4
در شرایط اضطراری و با افزایش فشار مخزن، رهانه باز می‌شود و فشار اضافی را تخلیه می‌کند؛ پس از افت فشار، فنر دیسک را روی نشیمن بازمی‌گرداند و از خروج بیشتر محصول جلوگیری می‌کند. تمام قطعات تنظیم در داخل مخزن قرار دارند تا امکان دست‌کاری وجود نداشته باشد.
| شماره قطعه | اتصال مخزن M.NPT | ارتفاع کلی (mm) | وزن (kg) | ظرفیت رهانه (SCFM) | حداکثر سطح مخزن (sq.ft) | فشار تنظیمی |
|---|---|---|---|---|---|---|
| PRVS1N2 | 2" | 495 | 4.45 | 7896 | 629 | 250 psig |
| PRVS1N3 | 1 1/4" | 280 | 1.12 | 4035 | 212 | 250 psig |
| PRVS1N4 | 1" | 230 | 0.68 | 2516 | 128.6 | 250 psig |
متریال: بدنه و پلاگ برنج · استم و فنر فولاد زنگ‌نزن.

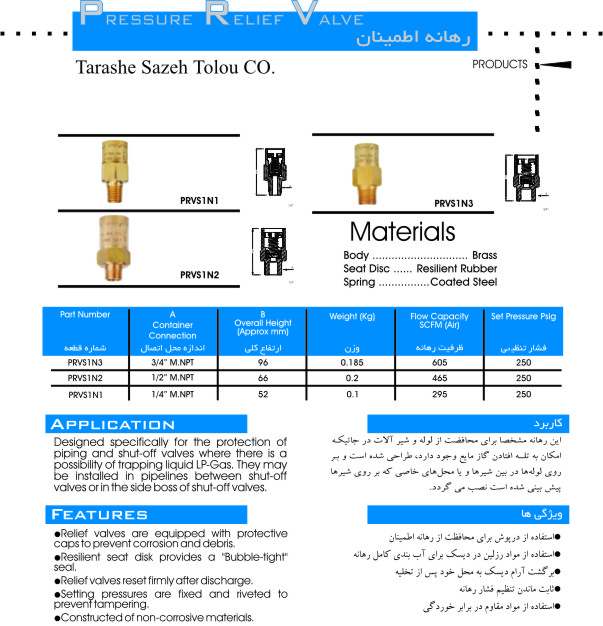

رهانه اطمینان خط لوله (برنجی)
برای حفاظت از لوله و شیرآلات در محل‌هایی که امکان محبوس‌شدن گاز مایع بین دو شیر قطع وجود دارد. دیسک نشیمن ارتجاعی، آب‌بندی کامل ایجاد می‌کند و تنظیم فشار پس از ساخت پرچ می‌شود تا قابل دست‌کاری نباشد.
| شماره قطعه | اتصال M.NPT | ارتفاع کلی (mm) | وزن (kg) | ظرفیت رهانه (SCFM هوا) | فشار تنظیمی |
|---|---|---|---|---|---|
| PRVS1N3 | 3/4" | 96 | 0.185 | 605 | 250 psig |
| PRVS1N2 | 1/2" | 66 | 0.2 | 465 | 250 psig |
| PRVS1N1 | 1/4" | 52 | 0.1 | 295 | 250 psig |
متریال: بدنه برنج · دیسک نشیمن لاستیک ارتجاعی · فنر فولاد پوشش‌دار.
صفحات کاتالوگ فنی
نقشه ابعادی، پلان فونداسیون و نمای انفجاری قطعات، برگرفته از کاتالوگ فنی شرکت. برای بزرگ‌نمایی روی هر تصویر کلیک کنید.
