سری R03 — ساخت شرکت تراشه سازه طلوع

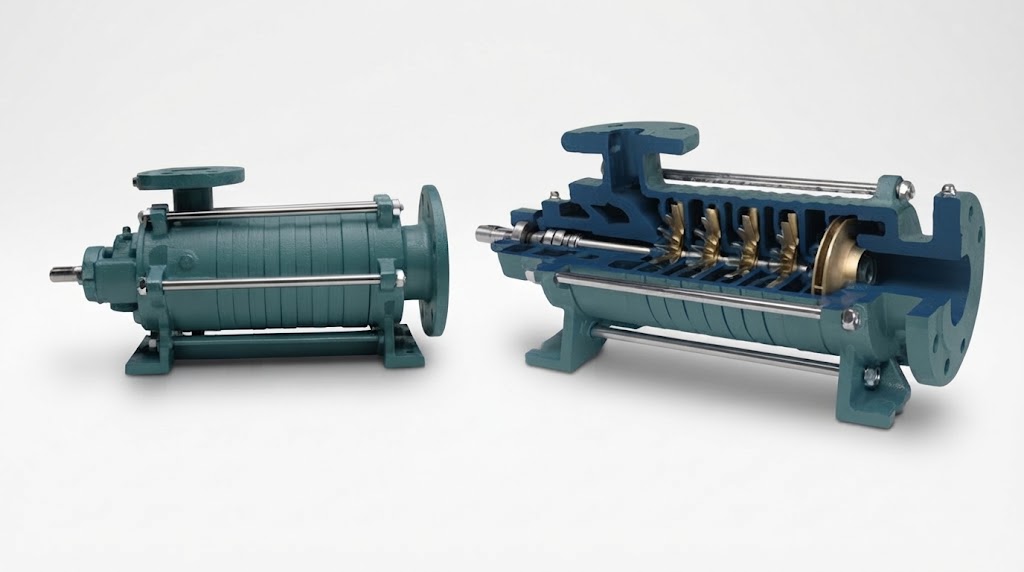

محصول تولیدی شرکت تراشه سازه طلوع برای انتقال گاز مایع (LPG) و سیالات مشابه. طراحی کانال جانبی این پمپ امکان تولید هد بالا در دبی پایین را فراهم می‌کند و آن را برای سرویس‌های تخلیه و بارگیری LPG مناسب می‌سازد.
مدل‌های موجود
| مدل | حداکثر دبی (m3/h) | حداکثر هد (m) | قطر ورودی (mm) | قطر خروجی (mm) |
|---|---|---|---|---|
| T.S.T 3100 | 4.5 | 320 | 65 | 32 |
| T.S.T 3600 | 7.5 | 230 | 65 | 32 |
| T.S.T 4100 | 12 | 245 | 80 | 40 |
| T.S.T 5100 | 20 | 310 | 100 | 50 |
| T.S.T 6100 | 35 | 350 | 100 | 65 |

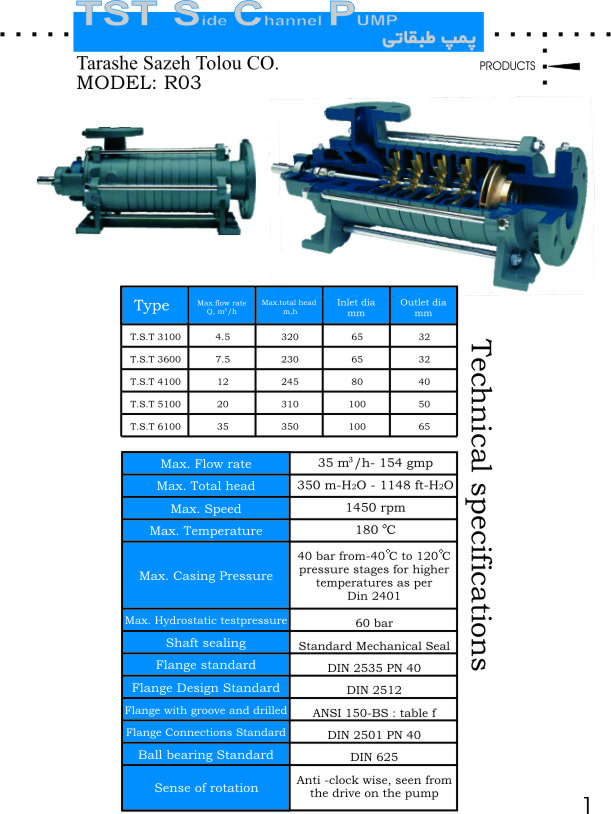

مشخصات فنی
| حداکثر دبی | 35 m3/h (154 gpm) |
| حداکثر هد کل | 350 متر ستون آب (1148 فوت) |
| حداکثر دور | 1450 دور بر دقیقه |
| حداکثر دما | 180 درجه سانتی‌گراد |
| حداکثر فشار بدنه | 40 بار (دمای 40- تا 120 درجه)، مطابق DIN 2401 برای دماهای بالاتر |
| حداکثر فشار تست هیدرواستاتیک | 60 بار |
| نوع آب‌بندی شفت | مکانیکال سیل استاندارد |
| استاندارد فلنج | DIN 2535 PN 40 |
| استاندارد طراحی فلنج | DIN 2512 |
| فلنج با شیار (Grooved) | ANSI 150-BS: table F |
| استاندارد اتصالات فلنج | DIN 2501 PN 40 |
| استاندارد بلبرینگ | DIN 625 |
| جهت چرخش | پادساعتگرد، از سمت درایو |
مشخصات کامل ابعادی، نقشه فونداسیون و جدول انتخاب الکتروموتور برای هر مدل، در کاتالوگ فنی محصول موجود است.
صفحات کاتالوگ فنی

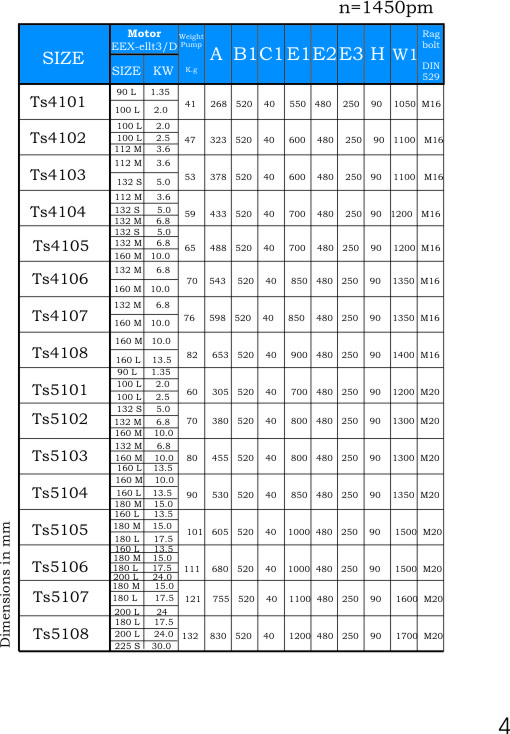

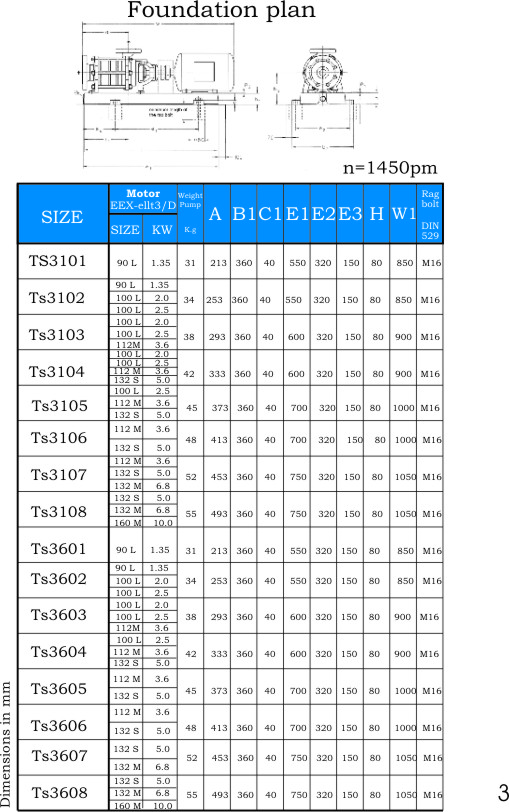

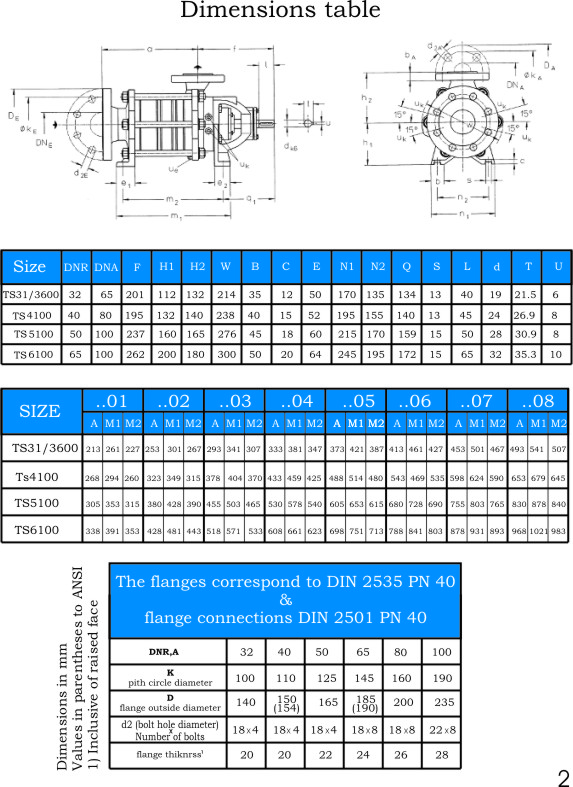

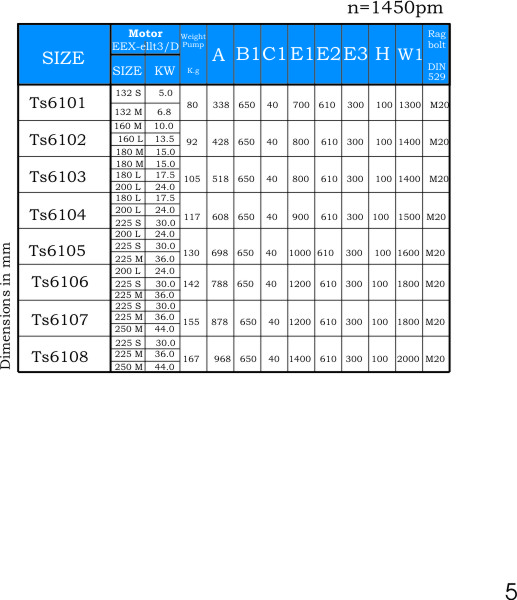

نقشه ابعادی، پلان فونداسیون و نمای انفجاری قطعات، برگرفته از کاتالوگ فنی شرکت. برای بزرگ‌نمایی روی هر تصویر کلیک کنید.
برای این محصول استعلام می‌خواهید؟ مشخصات درخواستی را برای واحد فنی و بازرگانی بفرستید تا پیشنهاد فنی و مالی ارسال شود.
